PORTELLI DI CHIUSURA PALO

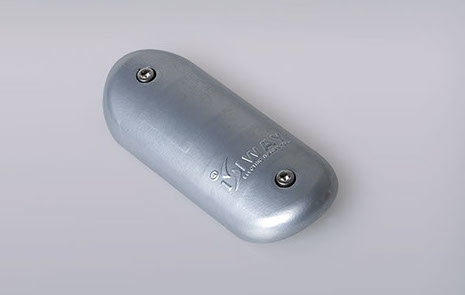

PPA

PORTELLO DI CHIUSURA IN LEGA DI ALLUMINIO



• Corpo in lega d’alluminio presso colata.



• Trattamento delle superfici con processo di fosfocromatazione e successiva

   verniciatura a polvere colore zinco (a richiesta altri colori)



• Guarnizione rimovibile in gomma EPDM.



• Viti di fissaggio in acciaio inox AISI 304; testa con impronta pentagonale per chiave

   dedicata in dotazione



• Staffe di serraggio in alluminio con funzioni antisfilamento



• Grado di protezione IP 55 secondo CEI EN 60529 - IK10 secondo CEI EN 50102

Diametro palo

da 76 a 102

Sigla

PPA/76-102

Dimensioni esterne mm

65 x 158 x 11

Codice

PPA

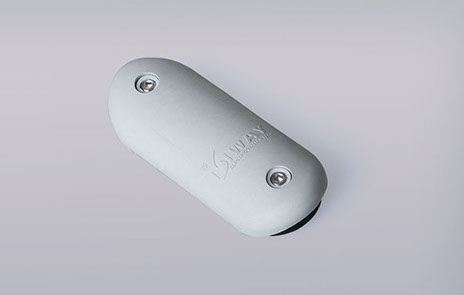

PPP

PORTELLO DI CHIUSURA IN MATERIALE ISOLANTE



• Corpo stampato in resina poliammidica (Pa6-6) colore grigio RAL7035 o nero

   (a richiesta) rinforzata con fibre di vetro (a richiesta altri colori)



• Guarnizione rimovibile in gomma EDPM



• Viti di fissaggio in acciaio inox AISI 304; testa con impronta pentagonale per

   chiave dedicata in dotazione



• Staffe di serraggio in resina poliammidica con funzioni antisfilamento; non

   continuità interno-esterno



• Grado di protezione IP 55 secondo CEI EN 60529 - IK8 secondo CEI EN 50102

Diametro palo

da 76 a 102

Sigla

PPP/76-102

Dimensioni esterne mm

65 x 158 x 11

Codice

PPP

Colore

grigio

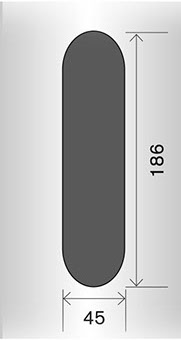

FP45X186

PORTELLO DI CHIUSURA IN LEGA DI ALLUMINIO FILO PALO



• Corpo in lega d’alluminio presso colata abbinato alla sella di compressione della

   guarnizione.



• Trattamento delle superfici con processo di fosfocromatazione e successiva

   verniciatura a polvere colore zinco (altri colori a richiesta)



• Guarnizione rimovibile in silicone.



• Viti di fissaggio testa con impronta dedicata per chiave con blocco di sicurezza

   anticaduta in dotazione

• Grado di protezione IP55 secondo CEI EN 60529 - IK10 secondo CEI EN 50102

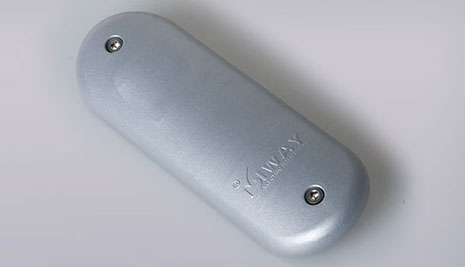

PGA - PQA - POA

PORTELLO DI CHIUSURA IN LEGA DI ALLUMINIO



• Corpo in lega d’alluminio presso colata.



• Trattamento delle superfici con processo di fosfocromatazione e successiva

   verniciatura a polvere colore zinco (a richiesta altri colori)



• Guarnizione rimovibile in gomma EPDM.



• Viti di fissaggio in acciaio inox AISI 304; testa con impronta pentagonale per chiave

   dedicata in dotazione



• Staffe di serraggio in alluminio con funzioni antisfilamento



• Grado di protezione IP 55 secondo CEI EN 60529 - IK10 secondo CEI EN 50102

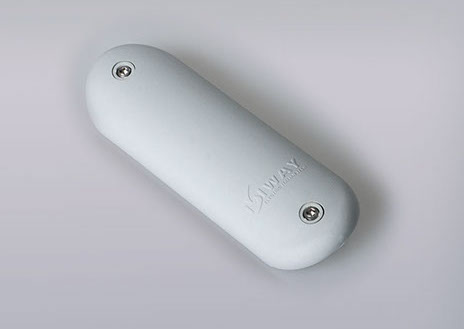

PGP

PORTELLO DI CHIUSURA IN MATERIALE ISOLANTE



• Corpo stampato in resina poliammidica (Pa6-6) colore grigio RAL7035 o nero

   (a richiesta) rinforzata con fibre di vetro (a richiesta altri colori)



• Guarnizione rimovibile in gomma EDPM



• Viti di fissaggio in acciaio inox AISI 304; testa con impronta pentagonale per

   chiave dedicata in dotazione



• Staffe di serraggio in resina poliammidica con funzioni antisfilamento; non

   continuità interno-esterno



• Grado di protezione IP 55 secondo CEI EN 60529 - IK8 secondo CEI EN 50102

Diametro palo

da 102 a 114

da 127 a 168

da 178 a 300

Superfici piane

Ottagonale *

Diametro palo

da 102 a 114

da 127 a 168

da 178 a 300

Sigla

PGA/102-114

PGA/127-168

PGA/178-300

PQA

POA

Sigla

PGP/102-114

PGP/127-168

PGP/178-300

Dimensioni esterne mm

72 x 212 x 11

72 x 212 x 11

72 x 212 x 11

72 x 212 x 10

62 x 212 x 9

Dimensioni esterne mm

72 x 212 x 11

72 x 212 x 11

72 x 212 x 11

Codice

PGA

PGA

PGA

PQA

POA

Codice

PGP

PGP

PGP

Colore

grigio

grigio

grigio

Il sistema “filo palo” è un portello che permette, ad installazione avvenuta, di ottenere l’omogeneità delle superfici ripristinando la forma geometrica del palo, garantendo un elevato impatto estetico. La chiusura del portello avviene mediante un solo leverismo rotante che permette il serraggio fino al raggiungimento del livello delle superfici portello/palo.

PORTELLI DI CHIUSURA • FILO PALO

PORTELLI DI CHIUSURA • FILO PALO

Il sistema “filo palo” è un portello che permette, ad installazione avvenuta, di ottenere l’omogeneità delle superfici ripristinando la forma geometrica del palo, garantendo un elevato impatto estetico. La chiusura del portello avviene mediante un solo leverismo rotante che permette il serraggio fino al raggiungimento del livello delle superfici portello/palo.

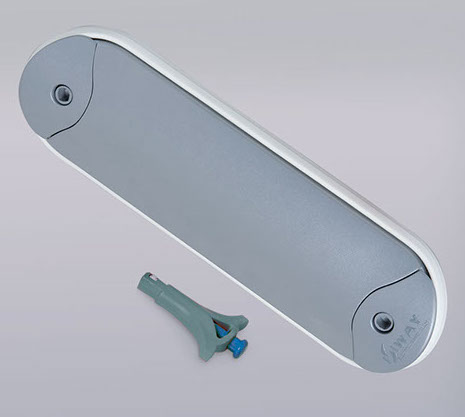

P/100-350A

PORTELLO DI CHIUSURA IN LEGA DI ALLUMINIO FILO PALO



• Corpo in lega d’alluminio presso colata.



• Trattamento delle superfici con processo di fosfocromatazione e successiva

   verniciatura a polvere colore zinco (altri colori a richiesta)



• Guarnizione rimovibile in silicone.



• Vite di fissaggio in acciaio inox AISI 304; testa con impronta pentagonale per

   chiave speciale in dotazione



• Abbinabile con morsettiere M4-M5-M9-BC/DIN



• Per pali da diam. 153 a diam. 220



• Grado di protezione IP55 secondo CEI EN 60529 – IK10 secondo CEI EN 50102
