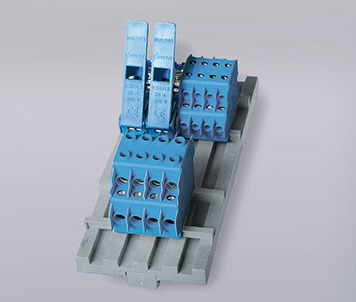

BASE



• Basetta rettangolare stampata in poliammide 6 autoestinguente;



• Completa di due guide tipo DIN 4346277/3 (omega) per fissaggio

   apparecchiature modulari commerciali quali interruttori, portafusibili a

   levetta, accessori di segnalazione e protezione, ecc. ed accessori con

   cablaggi fino a 50 mmq.;



• Componibilità fino a 4 moduli da 17,5 mm. per fila;



• Predisposta per fissaggio a parete o interno palo su traversini presaldati

   (interasse traversini da 130 a 140 mm);



• Per feritoia 100x350 mm.



• Abbinabile con portella filo palo P/100-350

Diametro

min .palo



114 mm

Sigla





BASE

Dimensioni

esterne mm



75 x 169 x 12

N. max

moduli



8

Codice





BASE

MOR/MOR/

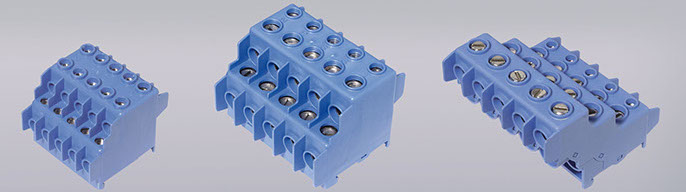

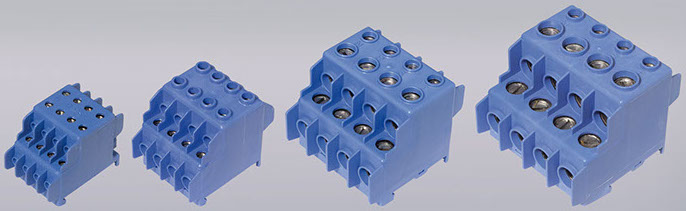

• Corpo stampato in resina poliammidica 6.6 autoestinguente



• Morsetti stampati in elettrolega di zinco a 3 e 4 vie a 4 o 5 poli



• Viti in acciaio inox AISI304



• Tensione nominale 450 V



• In classe 2 secondo CEI 64-8/4



• Predisposizione per fissaggio rapido su guida DIN 46277/3



• Grado di protezione IP20 secondo CEI EN 60529

MOR/MOR/M7



2

5

16

50 x 53 h.47

63

MOR/MOR/M6



2

5

35

72 x 62 h.55

63

MOR/MOR/M9



3

5

35

72 x 74 h.55

63

CODICE/SIGLA



N. Vie

N. Poli

Sez. max mmq

Dimensioni mm

I max (A)
