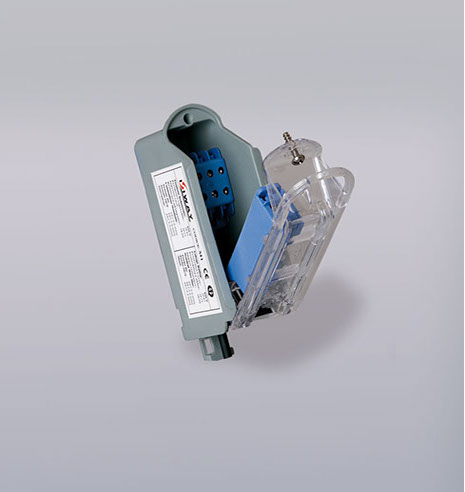

MORSETTIERE INCASSO PALO

M1 - M3

MORSETTIERA INCASSO PALO



• Contenitore stampato in resina poliammidica 6 autoestinguente



• Base morsettiera stampata in resina poliammidica 6 autoestinguente



• Morsetti stampati in elettrolega di zinco a tre vie per polo.

    Trattamento galvanico antiossidante.

    Serraggio indipendente dei conduttori mediante viti in acciaio inox AISI304



• Sezione nominale cavi:

   ingresso-uscita fino a 6 mmq. - derivazione fino a 4 mmq



• Tensione nominale 450 V - corrente max. 30 A



• Portafusibile sezionabile per fusibili a cartuccia 8,5x31,5 6 - 10 A



• Per incasso su pali diametro minimo 76 mm.



• Contenitore e morsettiera classificati in classe 2 secondo CEI 64-8/4



• Grado di protezione sul perimetro coperchio IP43; in zona ingresso cavi

    IP23B secondo CEI EN 60529; IK8 secondo CEI EN 50102

N. poli





4

2

Sigla





MOR/M1

MOR/M3

Sezione

conduttori mmq



6

10

Portafusibile

N. - Imax



1 - 10 A

1 - 10 A

Codice





M1

M3

N. poli





4

N. poli





4

4

4

N. poli





4

4

4

Diametro

palo



da 89 a 114

da 102 a 192

da 219 a 300*

Diametro

palo



da 89 a 114

da 102 a 192

da 219 a 300*

Sigla





MOR/M2

Sigla





MCR1A/89-114

MCR2A/102-192

MCR2A/102-300*

Sigla





MCR1A/89-114

MCR2A/102-192

MCR2A/102-300*

Sezione

conduttori mmq



16

Sezione

conduttori mmq



6

16

16

Sezione

conduttori mmq



6

16

16

Portafusibile

N. - Imax



1 - 10 A

Portafusibile

N. - Imax



1 - 10 A

1 - 10 A

1 - 10 A

Portafusibile

N. - Imax



1 - 10 A

1 - 10 A

1 - 10 A

Codice





M2

Codice





MCR1A

MCR2A

MCR2A*

Codice





MCR1P

MCR2P

MCR2P*

M2

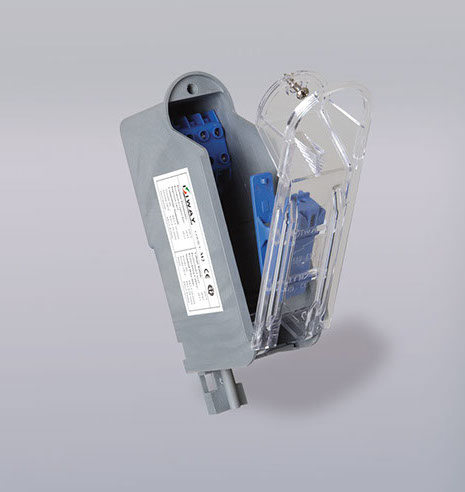

MORSETTIERA INCASSO PALO



• Contenitore stampato in resina poliammidica 6 autoestinguente



• Base morsettiera stampata in resina poliammidica 6 autoestinguente



• Morsetti stampati in elettrolega di zinco a tre vie per polo.

   Trattamento galvanico antiossidante.

   Serraggio indipendente dei conduttori mediante viti in acciaio inox AISI304



• Sezione nominale cavi: ingresso-uscita fino a 16 mmq. - derivazione fino a 4 mmq



• Tensione nominale 450 V - corrente max. 63 A



• Portafusibile sezionabile per fusibili a cartuccia 8,5x31,5 fino a 10 A



• Per incasso su pali diametro minimo 102 mm.



• Contenitore e morsettiera classificati in classe 2 secondo CEI 64-8/4



• Grado di protezione sul perimetro coperchio IP43; in zona ingresso cavi IP23

   secondo CEI EN 60529; IK8 secondo CEI EN 50102

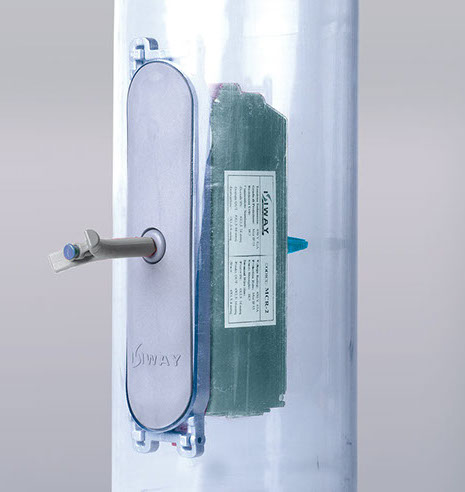

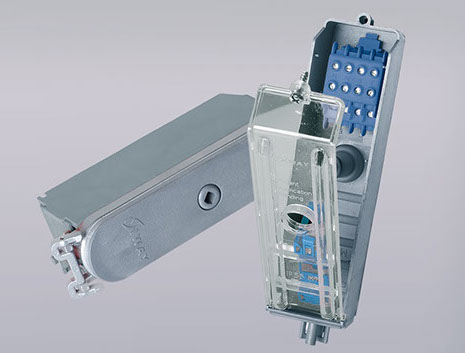

SERIE MCR - PORTELLO/MORSETTIERA FILO PALO



CON PORTELLO IN LEGA DI ALLUMINIO (MCR1A - MCR2A)

• Corpo in lega d’alluminio presso colata abbinato alla sella di compressione della

   guarnizione.

• Trattamento delle superfici con processo di fosfocromatazione e successiva

   verniciatura a polvere colore zinco (altri colori a richiesta)

MORSETTIERA

• Contenitore stampato in resina poliammidica poliammidica 6.6 autoestinguente



• Base morsettiera stampata in resina poliammidica 6.6 autoestinguente



• Morsetti stampati in elettrolega di zinco a tre vie per polo.

   Serraggio indipendente dei conduttori mediante viti in acciaio inox AISI304



• Tensione nominale 450 V – corrente max. 30 A (morsettiera 6 mmq);

   63 A morsettiera 16 mmq



• Portafusibile sezionabile per fusibili a cartuccia 8,5x31,5 fino a 10 A



• Per incasso su pali diam. minimo 89/MCR1,

   per incasso su pali diam. minimo 102 - MCR2

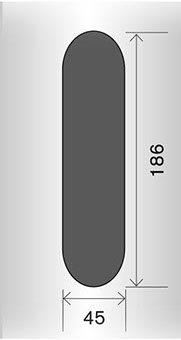

   (diametro rilevabile all’altezza della feritoia)



• Contenitore classificato in classe 2 secondo CEI 64-8/4



• Grado di protezione sul perimetro coperchio IP43; in zona ingresso cavi IP23B

   secondo CEI EN 60529; IK 8 secondo CEI EN 50102

CON PORTELLO IN MATERIALE ISOLANTE (MCR1P - MCR2P)

• Corpo stampato in resina poliammidica (Pa6-6) colore grigio RAL7035 rinforzata

   con fibre di vetro abbinato alla sella di compressione della guarnizione.

Il sistema “filo palo” è l’assieme portello-morsettiera e permette, ad installazione avvenuta, di eliminare tutte le parti sporgenti, ripristinando la forma geometrica del palo, garantendo un elevato impatto estetico. La chiusura del portello avviene mediante una sola vite di serraggio con impronta quadrata ed è azionabile solamente con la chiave dedicata a garanzia di sicurezza.

SISTEMA DI DERIVAZIONE E CHIUSURA • FILO PALO

* con KIT 219300 (adattatore per portella MCR2A)

* con KIT 219300 (adattatore per portella MCR2P)

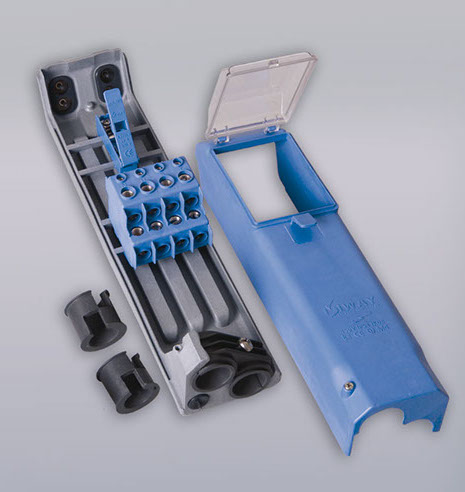

M4-1

MORSETTIERA INCASSO PALO IN DOPPIO ISOLAMENTO



• Morsettiere complete di coperchio, doppia guida DIN (46277/3), connettore a

   4 vie di serie, permette di selezionore cablaggi da 6, 16, 35, 50 mmq., portafusibili

   e ogni sorta di accessori extra come portafusibili, MCB di limitatori di

   sovratensione, ecc.



• Doppia serie di gommini per consentire una perfetta tenuta dei cavi di

   alimentazione / uscita.



• Dopo l’installazione all’interno del palo, la fessura può essere chiusa dal coperchio

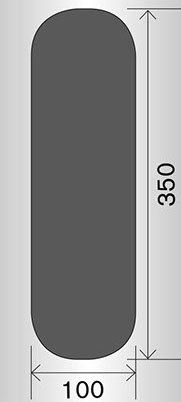

   filo palo 100x350 p / n P / 100-350A.



• Dimensioni (base x altezza x profondità) 80x345x90 mm.



• Diametro minimo del palo 127 millimetri.



• Contenitore stampato in resina poliammidica 6.6 autoestinguente infrangibile.



• Base morsettiera stampata in resina poliammidica 6.6 autoestinguente infrangibile



• Doppio isolamento (classe 2) secondo la norma CEI 64-8 / 4 standard.



• Tensione nominale  450V, 63A corrente massima



• Grado di protezione IP54 CEI EN 60529, IK8 secondo la norma CEI EN 50102.

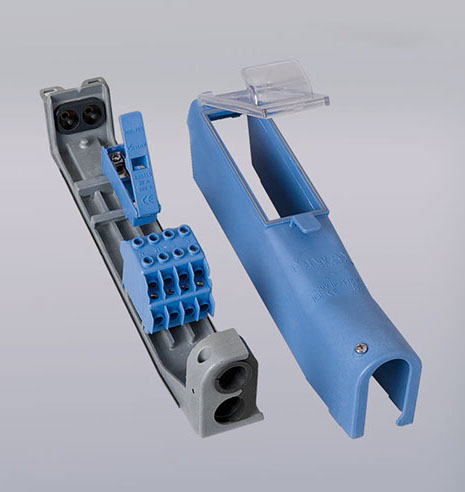

M5-1

MORSETTIERA INCASSO PALO IN DOPPIO ISOLAMENTO



• Morsettiere complete di coperchio, doppia guida DIN (46277/3), connettore a

   4 vie di serie per consentire l’installazione di un connettore a tre vie 4 x 16,

   più uno o due portafusibili.



• Doppia serie di gommini per consentire una perfetta tenuta dei cavi di

   alimentazione / uscita.



• Dopo l’installazione all’interno del palo, la fessura può essere chiusa dal coperchio

   filo palo 100x350 p / n P / 100-350A.



• Dimensioni (base x altezza x profondità) 44x269x68 mm.



• Diametro minimo del palo 89 millimetri.



• Contenitore stampato in resina poliammidica 6.6 autoestinguente infrangibile.



• Base morsettiera stampata in resina poliammidica 6.6 autoestinguente infrangibile



• Doppio isolamento (classe 2) secondo la norma CEI 64-8 / 4 standard.



• Tensione nominale  450V, 63A corrente massima



• Grado di protezione IP54 CEI EN 60529, IK8 secondo la norma CEI EN 50102.

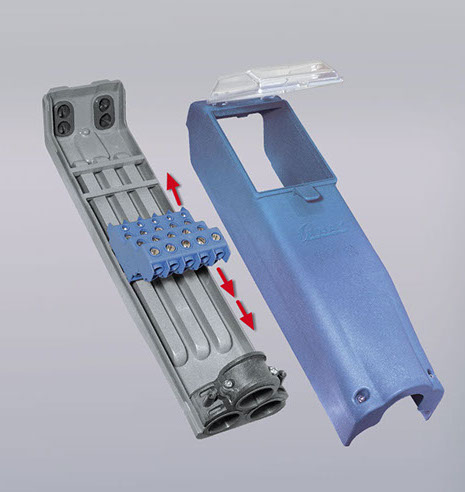

M9

MORSETTIERA INCASSO PALO IN DOPPIO ISOLAMENTO - 3 VIE



• Morsettiera con sportello in policarbonato ispezionabile.



• Doppia guida DIN per alloggiare il morsetto a cinque poli tre vie 5x3x35 mmq

   più la derivazione per i corpi illuminanti. Sulla guida DIN superiore possono

   alloggiare: portafusibili e/o qualsiasi tipo di accessori extra come gli interruttori

   automatici, ecc.. Le 3 vie consentono l'interconnessione tra l'alimentazione

   principale ed un incrocio utilizzando lo stesso morsetto 5x3x35 mmq.

   Inoltre, abbiamo aggiunto il carrello scorrevole DIN per consentire la relativa

   posizione naturale dopo il cablaggio.



• Doppia serie di gommini per consentire una perfetta tenuta dei cavi di

   alimentazione / uscita.



• Dopo l’installazione all’interno del palo, la fessura può essere chiusa dal coperchio

   filo palo 100x350 p / n P / 100-350A.



• Dimensioni (base x altezza x profondità) 345x115x90 mm.



• Diametro minimo del palo 127 millimetri.



• Contenitore stampato in resina poliammidica 6.6 autoestinguente infrangibile.



• Base morsettiera stampata in resina poliammidica 6.6 autoestinguente infrangibile



• Doppio isolamento (classe 2) secondo la norma CEI 64-8 / 4 standard.



• Tensione nominale  450V, 63A corrente massima



• Grado di protezione IP54 CEI EN 60529, IK8 secondo la norma CEI EN 50102.
